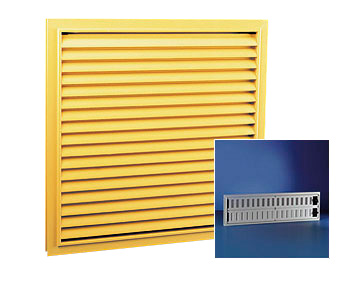

| RAAM-/MUURROOSTERS - L202 RAAMROOSTER |

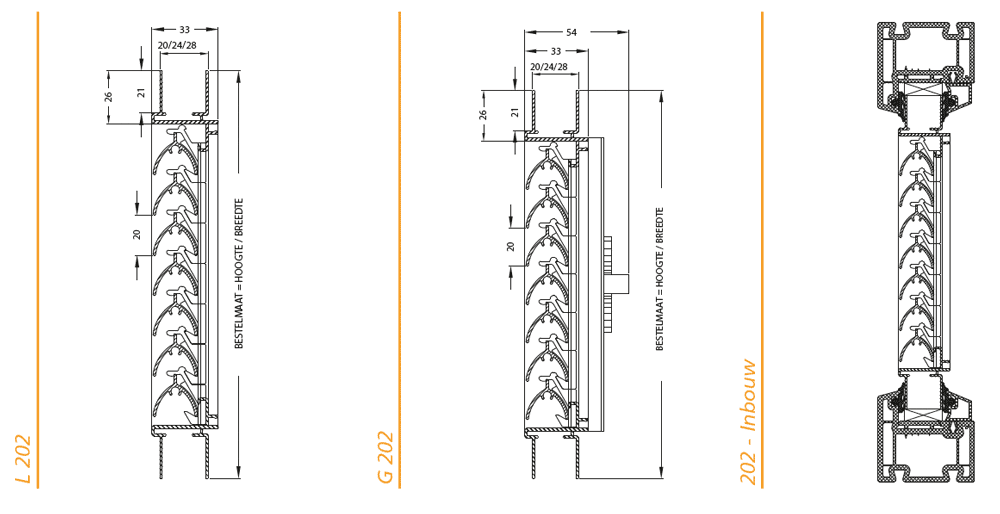

Download een CAD bestand van de L202 of G202 in een van de volgende formaten:
L202:
DRW formaat
DWG formaat
DXF formaat
G202:
DRW formaat
DWG formaat
DXF formaat Klik hier om de brochure van dit raamrooster te downloaden. Deel deze pagina:
|
Technische gegevens:
- Gemaakt uit geëxtrudeerde alu-profielen AIMgSi 0,5
- Lamelhoogte: 20 mm
-
Standaard uitvoering:
- Natuurkleur geanodiseerd (15 - 20 micron)
- Gemoffeld Ral 9010 (60 - 80 micron)
- Alle Ral kleuren op aanvraag
- Geschikt voor rechtstreekse plaatsing in het raam
- Flensbreedte: 20 of 24 mm
- Sponning: 21 mm
-
Standaard inox muggengaas 18/8: 2 x 2 mm
Optie: inox muggengaas: 6 x 6 mm
- Geometrische doorlaat: 43 %
-
Optie:
- afsluitbaar raamrooster G 202
- Bediening dmv een kunststof draaiknop (optioneel: koordbediening)
Afmetingen
- Alle afmetingen zijn mogelijk (min. hoogte 205 mm + veelvoud van 20 mm)
- Maatvoering bij bestelling Inbouwmaat: breedte x hoogte
Bevestiging
- Met glaslatten in het raam
- Gebruik van kaleerblokjes is aanbevolen
|
