| RAAM-/MUURROOSTERS - L333 OPBOUW MUURROOSTER |
Download een CAD bestand van de L333 in een van de volgende formaten:
DRW formaat
DWG formaat
DXF formaat Klik hier om de brochure van dit opbouw muurrooster te downloaden. Deel deze pagina:
|
Technische gegevens:
- Gemaakt uit geëxtrudeerde alu-profielen AIMgSi 0,5
- Lamelhoogte: 33 mm
-
Standaard uitvoering:
- Natuurkleurig geanodiseerd (15 - 20 micron)
- Gemoffeld in Ral 9010 (60 - 80 micron)
- Alle Ral-kleuren op aanvraag
-
Standaard inox muggengaas 18/8: 2 x 2 mm
Optie: inox muggengaas: 6 x 6 mm
- Geometrisch doorlaat: 33 %
- Vrije luchtdoorlaat (opp): 55 %

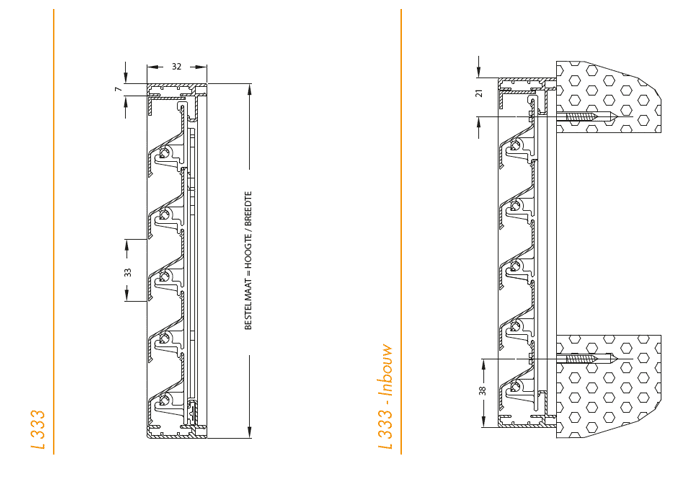

Afmetingen
- Opbouwdikte: 32 mm
- Sponning: 17 mm
- Alle afmetingen zijn mogelijk (min. hoogte 200 mm)
- Maatvoering bij bestelling: breedte x hoogte
Bevestiging
|
